안녕하세요 도랑입니다
오늘은 ORCAD TOOL을 처음 사용할 때 어떻게 쓰는지에 대해서 알아보겠습니다.
저는 ORCAD 9.2 버전을 쓰고 있습니다.나온 지 거의 20년이 지난 버전인데, 지금은 ORCAD 17.4 버전과 큰 틀에서 큰 차이는 없습니다.
이 버전으로 PSP 프로젝트를 시작하는 방법을 보겠습니다.
ORCAD 프로그램으로 다음과 같이 생긴 Capture CIS 프로그램을 엽니다.
「Orcad Capture CIS」를 선택해 열면 다음과 같은 윈도가 나옵니다(Capture 프로그램은 시뮬레이션하는 회로를 그리는데 사용합니다).

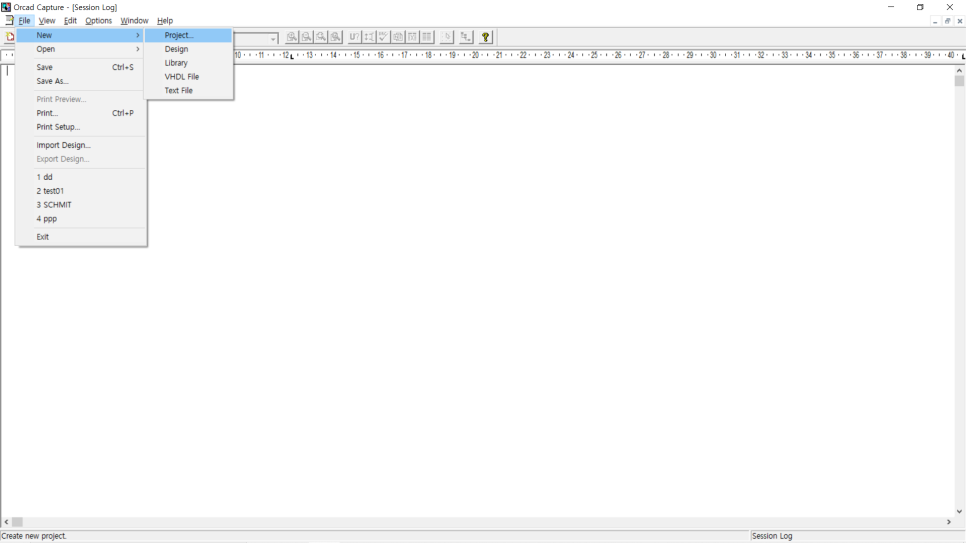

위와 같은 PSP SICE 시뮬레이션을 수행하려면 File -> New -> Project를 클릭합니다.
그리고 ORCAD에서 회로를 설계하시고 싶다면 File->Design을 클릭하시면 됩니다.

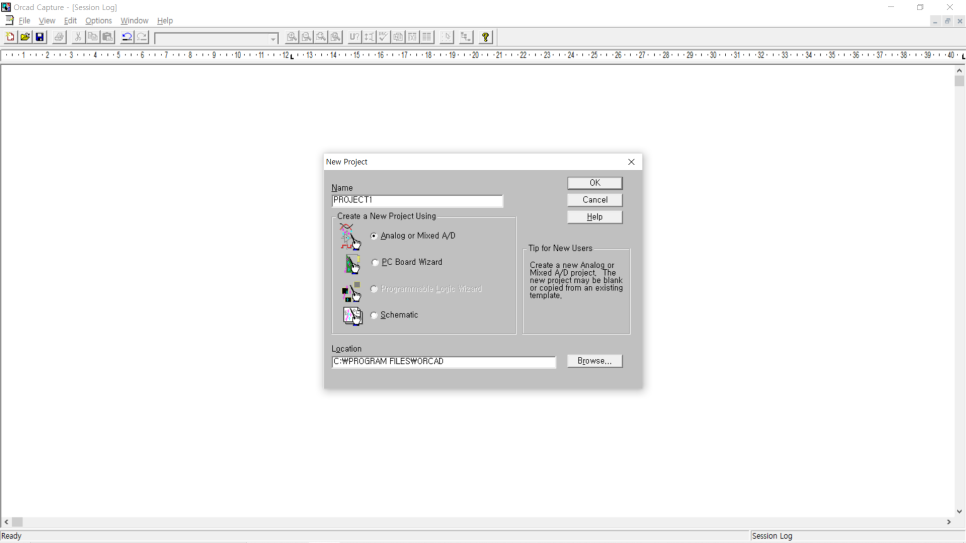

여기서 프로젝트명을 설정할 때 영문/숫자명으로 기입해야 합니다.특수문자는 사용할 수 없습니다.
(참고로 PSPice 상위 버전에서 PSPice 시뮬레이션을 하려면 NewProject 창에서 EnablePspiceSimulation을 체크해야 합니다.)
위의 네 가지 영역이 뜻하는 바는 다음과 같습니다.Analog or Mixed Signal Circuit Wizard : 아날로그 또는 혼성신호회로 설계 – PC Board Wizard : PCB 설계를 위해 OrCAD Layout 사용 – Programmable Logic Wizard : PLD 내의 회로 설계를 위해 Express 사용 – Programmable Logic Wizard : PLD 내의 회로 설계를 위해 Express 사용

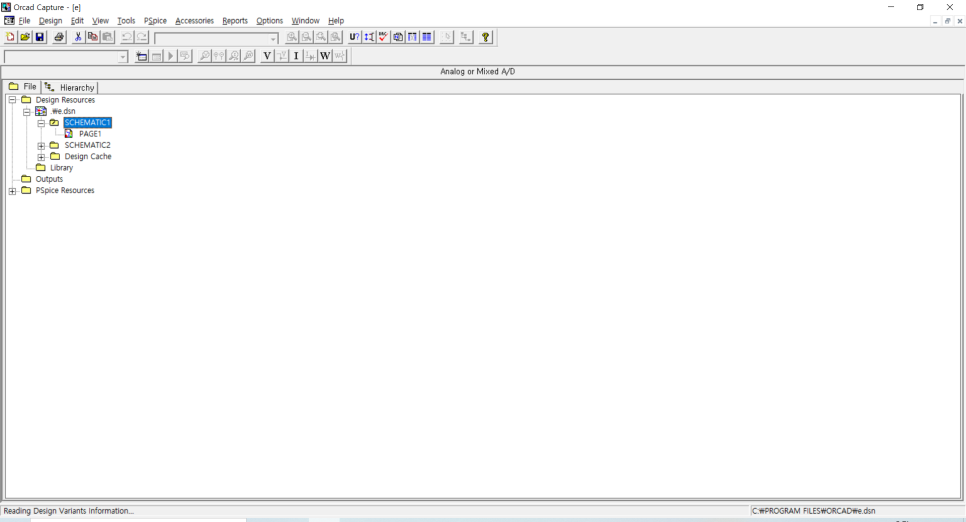

SCHEMATIC1이라는 이름의 회로도 내에 PAGE1이라는 회로도면이 생성됩니다
오늘은 ORCAD에서 프로젝트를 시작할 때 어떻게 해야 하는지에 대해 알아보았습니다.
